Hiểu rõ cấu tạo hộp giấy – Cách chọn kết cấu chịu lực

Cấu tạo hộp giấy là bản vẽ kỹ thuật trải phẳng 2D bao gồm các mảng giấy được phân tách nhau bởi các đường cấn gấp. Về cơ bản, một hộp giấy tiêu chuẩn được hình thành từ 5 nhóm bộ phận chính: Mặt hộp (trước/sau/hông), nắp hộp, đáy hộp, hệ thống tai gài/tai dán, và các đường bế đứt/đường cấn gấp. Việc thiết kế chính xác biên độ và kích thước của các bộ phận của hộp giấy quyết định trực tiếp đến khả năng chịu lực, độ vuông vắn và tính thẩm mỹ của thành phẩm sau khi dán.

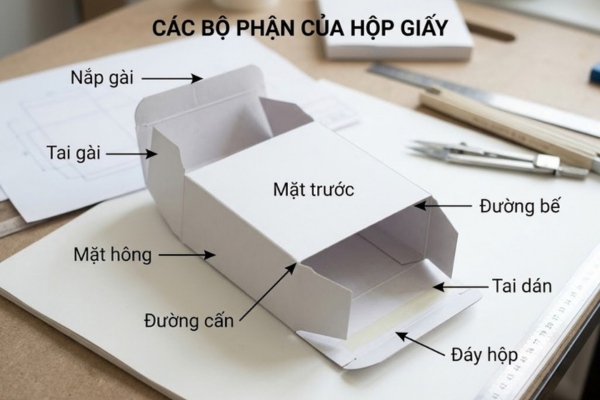

Chức năng chi tiết các bộ phận của hộp giấy

Một chiếc bao bì không tự nhiên mà đứng vững. Từng chi tiết nhỏ trên bản vẽ khuôn bế đều đảm nhận một nhiệm vụ cơ học cụ thể.

Hệ thống mặt hộp (Mặt chính, mặt sau và mặt hông)

Đây là các mặt phẳng tạo nên không gian ba chiều (thể tích) để chứa đựng sản phẩm.

• Mặt trước/sau: Diện tích lớn nhất, dùng để hiển thị logo, tên sản phẩm và thông tin định lượng.
• Mặt hông (hai bên): Quyết định độ dày của hộp. Đây là khu vực chịu lực ép ngang khi các hộp được xếp sát nhau trong thùng carton lớn.

Nắp hộp

Bộ phận khóa kín mặt trên, ngăn bụi bẩn và tạo trải nghiệm mở hộp cho người dùng. Các định dạng nắp phổ biến:

• Nắp gài: Gắn liền với mặt sau, gập lại và luồn mép vào trong. Dùng cho hộp mỹ phẩm, hộp thuốc.
• Nắp cài khóa: Có thêm 2 khe nhỏ để khóa chặt tai nắp, chống tuột.
• Nắp rời (Âm dương): Nắp và thân hộp tách biệt hoàn toàn, thường áp dụng cho hộp carton lạnh cao cấp.

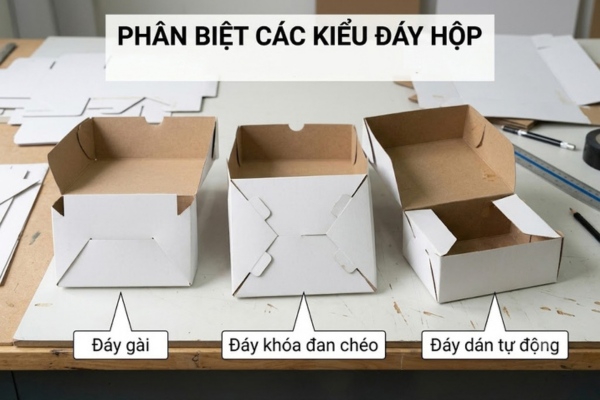

Đáy hộp

Đây là bộ phận quan trọng nhất trong cấu tạo hộp giấy vì nó phải gánh toàn bộ trọng lượng của sản phẩm.

• Đáy gài: Cấu trúc giống nắp gài, chỉ dùng cho hàng nhẹ (dưới 300g) như tuýp kem, vỉ thuốc.
• Đáy khóa đan chéo: Gồm 4 tai giấy đan móc vào nhau. Mức độ chịu lực trung bình, thao tác gấp tay hơi chậm.
• Đáy dán tự động: Các mép đáy được nhà in dán sẵn keo. Người dùng chỉ cần bóp nhẹ 2 hông là đáy tự động khóa sập lại. Chịu lực cực tốt (đựng chai lọ thủy tinh, nước hoa) và tốc độ đóng gói nhanh nhất.

Tai dán và Tai gài

• Tai dán (Mép dán keo): Một dải giấy nhỏ (rộng khoảng 1.5cm – 2cm) chạy dọc theo chiều cao hộp. Đây là điểm nối để dán keo, biến tờ giấy 2D thành khối ống 3D. Yêu cầu kỹ thuật bắt buộc: Tai dán phải để giấy mộc, tuyệt đối không cán màng nilon hay phủ UV, nếu không keo sẽ không bám được và bung mép.
• Tai gài (Tai chống bụi): Hai vạt giấy nhỏ nằm ở mép hông nắp và đáy. Chức năng chính là che kín các khe hở ở góc, ngăn bụi lọt vào và tạo điểm tựa để nắp hộp không bị tụt sâu vào trong.

Đường cấn và Đường bế

• Đường bế (Cắt đứt): Biên giới ngoài cùng của bản vẽ, nơi dao bế cắt đứt rời tờ giấy thừa.
• Đường cấn (Tạo nếp gấp): Lưỡi dao cấn không cắt đứt mà chỉ ép dập xuống tạo thành rãnh lõm. Chức năng là phá vỡ sự liên kết của thớ giấy tại vị trí đó, giúp giấy gập lại 90 độ một cách sắc nét, vuông vức mà không bị nứt gãy bề mặt.

3 Lỗi kết cấu hộp thường gặp và giải pháp khắc phục tại xưởng

Nắm rõ cấu tạo giúp doanh nghiệp tránh được những thiệt hại hàng loạt khi đóng gói thực tế. Dưới đây là các lỗi kinh điển:

Lỗi bục đáy khi xách lên

• Nguyên nhân: Sản phẩm nặng (hũ mật ong, lọ mỹ phẩm thủy tinh) nhưng lại chọn kết cấu đáy gài hoặc đáy khóa đan chéo thông thường.
• Giải pháp: Chuyển ngay sang cấu trúc đáy dán tự động hoặc nâng định lượng giấy dày hơn (từ Ivory 300gsm lên 350gsm hoặc 400gsm).

Lỗi nứt gãy mặt giấy ở các cạnh hộp

• Nguyên nhân: Dùng giấy định lượng quá dày nhưng lực dao cấn nếp quá nhẹ, hoặc sắp xếp bình bản in bị ngược chiều sớ giấy.
• Giải pháp: Máy bế tại xưởng phải điều chỉnh lại độ lún của dao cấn. Bắt buộc cán thêm màng nilon (mờ/bóng) mặt ngoài để tăng độ dai cho thớ giấy tại các nếp gấp.

Lỗi bung keo mép dán

• Nguyên nhân: Xưởng in dùng sai loại keo dán, hoặc thiết kế phủ màu và cán màng tràn lên phần tai dán.
• Giải pháp: Loại bỏ thiết kế cán màng tại khu vực tai dán. Sử dụng keo dán chuyên dụng độ bám dính cao và test lực xé trước khi sản xuất hàng loạt.

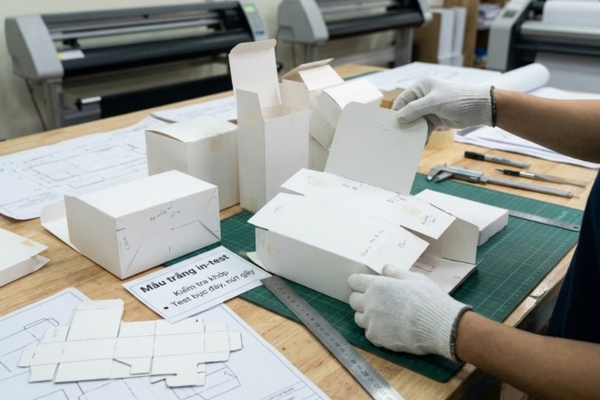

Tại In Hoa Long, trước khi sản xuất lô lớn, chúng tôi luôn xuất file cắt mẫu trắng trên đúng chất liệu giấy thực tế. Bước này giúp khách hàng nhét thử sản phẩm, kiểm tra độ khít của nắp, độ chịu tải của đáy và đảm bảo mọi thông số cấu trúc hoàn toàn chuẩn xác.

Sản phẩm của doanh nghiệp có trọng lượng bao nhiêu gram để chúng tôi tư vấn kết cấu đáy hộp chịu lực an toàn nhất?
